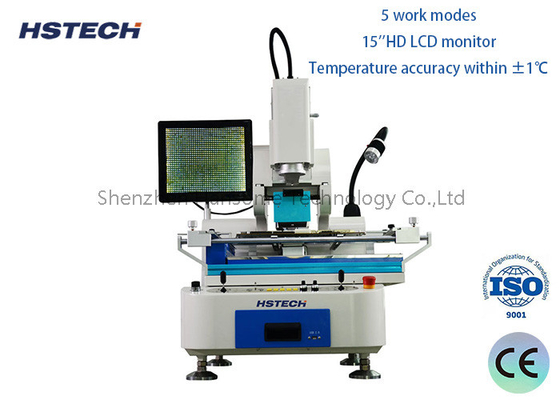

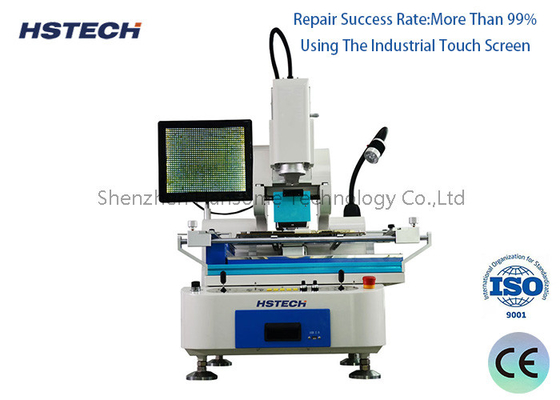

Автоматическая станция для ремонта BGA с системой оптического выравнивания CCD с точностью позиционирования ±0,01 мм и общей мощностью 2600 Вт для работы с печатными платами

Наименование марки:	HSTECH
Номер модели:	HS-700
МОК:	1 комплект
цена:	negotiable
Условия оплаты:	Т/Т, Вестерн Юнион
Способность к поставкам:	100 комплектов в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Название продукта:

Станция переработки мобильного телефона BGA

Гарантия:

1 год

Контроль:

сенсорный экран

ООО:

Мицубиси

Марка реле:

Шнайдер

Оптоэлектронный переключатель:

ОМРОН

Материал:

Алюминиевый сплав

Состояние:

Новый

толщина:

0.3 - 5 мм

Сигнал:

СМЕМА

Приложение:

Электронное собрание

Цвет:

Серебро

Система управления:

ООО

ОЭМ/ОДМ:

доступный

Общая мощность:

2600w

Источник питания:

220 В переменного тока

Давление воздуха:

4-6бар

Точность монтажа:

±0,01 мм

Тип:

Автоматический

Масса:

30 кг

Упаковывая детали:

Деревянный пакет

Поставка способности:

100 комплектов в месяц

Выделить:

Устройства для обработки печатных пластин с шаговым двигателем

Оборудование для обработки печатных листов на станции переработки BGA

Описание продукта

Степной двигатель CCD система выравнивания цвета оборудование для обработки печатных плат

Профессиональная станция переработки BGA с передовой цветовой оптической системой выравнивания CCD для точной обработки печатных плат и ремонта компонентов.

Спецификации

Модель	HS-700
Силовое питание	Обменное давление 100 В / 220 В ± 10% 50/60 Гц
Общая мощность	2600 Вт
Сила отопления	Верхний нагреватель 1200W ((Max), нижний нагреватель 1200W ((Max)
Электрический материал	Двигатель + умный контроллер температуры + цветной сенсорный экран
Контроль температуры	К-датчик высокой точности + управление замкнутой цепью + независимый регулятор температуры (точность ± 1°C)
Датчик	1 шт.
Способ определения местоположения	Поддержка ПКБ формы V + внешний универсальный светильник + лазерный свет для центрирования и позиционирования
Общие измерения	L450mm × W470mm × H670mm
Размер ПКБ	Максимальное 140 × 160 мм, минимальное 5 × 5 мм
Размер BGA	Максимальное 50 мм × 50 мм, минимум 1 мм × 1 мм
Применимая толщина ПКБ	0.3 - 5 мм
Укрепление точности	± 0,01 мм
Машины	30 кг
Масса скрещивания	150 г
Режимы работы	Пятое: полуавтоматическое/ручное/удаление/монтаж/сварка
Использование	Чипы / телефонная материнская плата и т.д.

Ключевые особенности

5 режимов работы для универсальной работы
15-дюймовый HD LCD монитор для четкой визуализации
7 дюймовый цветный сенсорный экран HD для интуитивного управления
Точный шаговый двигатель для точного позиционирования
Система цветового оптического выравнивания CCD
Точность температуры в пределах ±1°C
Точность установки в пределах ±0,01 мм
Уровень успеха ремонта: 99%+
Независимые исследования и разработки системы управления на одном чипе

Технические преимущества

Система оптического выравнивания

Цифровое изображение высокой четкости CCD (2 миллиона) с автоматической оптической системой увеличения и ручным управлением с лазерным выравниванием красных точек для точного размещения компонентов.

Импортируемые тепловые ядра

Использует импортированную технологию нагрева для быстрого нагрева, высокоточного контроля температуры и продления срока службы.

Мониторинг температуры в режиме реального времени

Обладает отображением температуры в режиме реального времени с функцией автоматического анализа кривой для оптимального управления процессом.

Быстрое нагревание и охлаждение

Зона предварительного нагрева IR со средневолновым керамическим инфракрасным нагревом, многофункциональным подвижным крепежным крепежом для печатных плат, BGA-подъемным крепежом для нижней части и интегрированным вентилятором охлаждения с ламинарным потоком.
