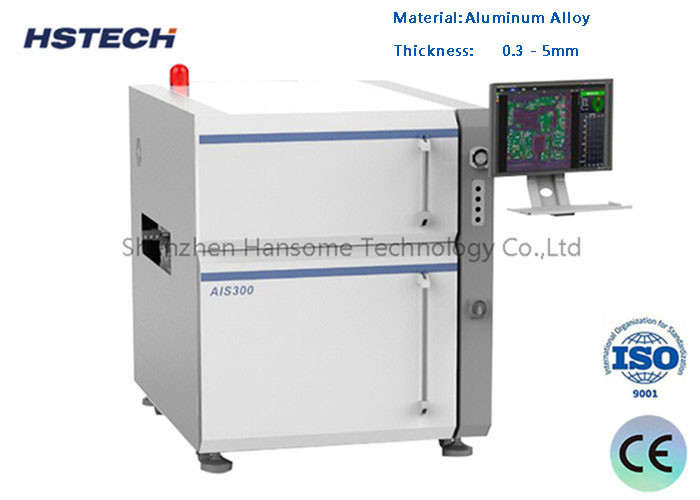

Автоматический робот для сварки с дистанционным управлением с точностью установки ± 0,01 мм для встроенного THT DIP AOI после волновой сварки

Наименование марки:	HSTECH
Номер модели:	AIS300
МОК:	1 комплект
цена:	negotiable
Условия оплаты:	Т/Т, Вестерн Юнион
Способность к поставкам:	50 комплектов в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Название продукта:

Inline THT DIP AOI после волновой сварки

Гарантия:

1 год

Контроль:

сенсорный экран

ООО:

Мицубиси

Марка реле:

Шнайдер

Оптоэлектронный переключатель:

ОМРОН

Материал:

алюминиевый сплав

Состояние:

Новый

Приложение:

Электронное собрание

ОЭМ/ОДМ:

доступный

Общая мощность:

2600w

Источник питания:

220 В переменного тока

Давление воздуха:

4-6бар

Точность монтажа:

±0,01 мм

Упаковывая детали:

Деревянный пакет

Поставка способности:

50 комплектов в месяц

Выделить:

Автоматический робот для сварки с высокой износостойкостью

Дистанционное управление THT DIP AOI

Точность установки ± 0

Описание продукта

Высокая износостойкость, дистанционное управление, встроенный THT DIP AOI после пайки волной

Передовая автоматизированная система оптического контроля, разработанная для процессов после пайки волной в производственных линиях THT (Through-Hole Technology) DIP (Dual In-line Package).

Технические характеристики

Модель	AIS300	AIS301
Размер печатной платы	50x50мм~430x380мм	50x50мм~350x350мм
Толщина	0.3~7.0мм
Степень деформации	<4мм
Высота компонентов	Сверху 150мм, снизу 25мм
Камера	5MP, цветная, CCD
Источник света	RGB
FOV	45*37мм
Разрешение	20um
Скорость инспекции	0.23сек/fov	0.25сек/fov
Операционная система	Ubuntu 14.04 LTD 64bit
Промышленный ПК	CPU Intel i5, дискретная видеокарта, 12G DDR, 256SSD
Дисплей	22-дюймовый FHD LCD
Движение	Высокоточный линейный привод
Электропитание	AC220V, 1KW
Давление воздуха	>0.5Mpa
Размеры (ДВШ)	110016301350мм	110012801300мм
Вес нетто	800кг	700кг

Возможности инспекции

Дефекты монтажа компонентов: Отсутствие, перекатывание, смещение, повреждение, перекос, избыток, загрязнение
Дефекты пайки: Избыток, недостаточность, мостик, отсутствие контакта, отсутствие припоя, несмачивание
Дополнительные функции: Распознавание штрих-кода, QR-кода, OCR

Расширенные возможности

Основной алгоритм: Алгоритм сверточной нейронной сети с возможностями инспекции, аналогичными человеческим
Высокая износостойкость: Прочная конструкция для промышленных условий
Большая область инспекции: Высокая совместимость с различными размерами печатных плат
Высокая скорость инспекции: Низкий уровень ложных срабатываний для надежной работы
Стабильная платформа: Мраморное основание для повышения устойчивости
Точное движение: Двойные линейные приводы XY для высокой скорости и точности
Расширенное обучение: Поддерживает модели самообучения пользователей с использованием очень больших наборов образцов

Применение

Эта встроенная система THT AOI используется после машин пайки волной в производственных линиях DIP для исправления неправильных блоков, сокращения ремонтов и времени, а также эффективного повышения коэффициента прохождения. Широко используется для инспекции материнских плат телевизоров, материнских плат ПК, плат питания, плат промышленного управления, миниатюрных бытовых электронных приборов и других сборок печатных плат.
