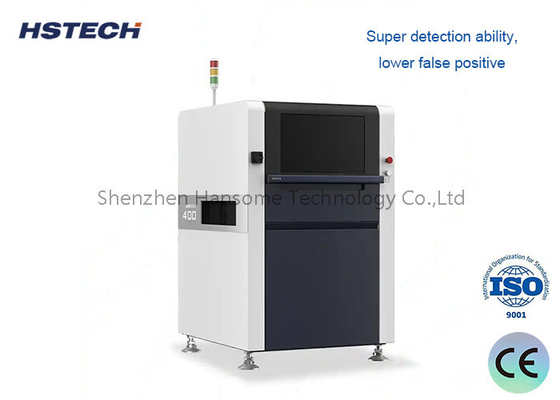

Высокий уровень проверки CCD Inline THT DIP AOI Автоматический робот для сварки с давлением воздуха 4-6 бар и алгоритмом конвульсионной нейронной сети

Наименование марки:	HSTECH
Номер модели:	AIS300
МОК:	1 комплект
цена:	negotiable
Условия оплаты:	Т/Т, Вестерн Юнион
Способность к поставкам:	50 комплектов в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Название продукта:

Inline THT DIP AOI после волновой сварки

Гарантия:

1 год

Контроль:

сенсорный экран

ООО:

Мицубиси

Марка реле:

Шнайдер

Оптоэлектронный переключатель:

ОМРОН

Материал:

Алюминиевый сплав

Сигнал:

СМЕМА

Система управления:

ООО

ОЭМ/ОДМ:

доступный

Упаковывая детали:

Деревянный пакет

Поставка способности:

50 комплектов в месяц

Выделить:

Высокоскоростная ПЗС-матрица

линейная THT

DIP

Описание продукта

Высокая скорость проверки CCD Inline THT DIP AOI после волновой сварки с 4-6bar

Продвинутая автоматизированная система оптической инспекции, предназначенная для технологий проходных отверстий (THT) и двойных комплектующих (DIP) после процессов волновой сварки.Обладает высокоточной CCD-изображением и возможностью давления воздуха 4-6 бар для выявления превосходных дефектов.

Технические спецификации

Модель	AIS300	AIS301
Размер ПКБ	50х50 мм ~ 430х380 мм	50х50 мм ~ 350х350 мм
Толщина	0.3 ~ 7.0 мм
Степень деформации	< 4 мм
Высота компонента	Сверху 150 мм, снизу 25 мм.
Камера	5MP, цвет, CCD
Источник света	RGB
ПОВ	45*37 мм
Резолюция	20мм
Скорость	0.23 сек/фв	0.25 сек/фв
Система эксплуатации	Ubuntu 14.04 LTD 64 бит
Промышленный ПК	Процессор Intel i5, независимая графическая карта, 12G DDR, 256SSD
Дисплей	22 дюймовый FHD LCD
Предложение	Высокоточный линейный приводящий механизм
Электрическое питание	AC220V, 1 кВт
Давление воздуха	> 0,5 МПа
Размер (LHW)	110016301350 мм	110012801300 мм
Чистая масса	800 кг	700 кг

Инспекционные возможности

Выявление дефектов монтажных компонентов

Отсутствующие компоненты
Компоненты прокатные
Компонентное смещение
Повреждения компонентов
Склонность компонента
Избыточные компоненты
Грязные компоненты

Выявление дефекта сварки

Избыток сварки
Недостаточная сварка
Сварные мосты
Никакой сварки ног
Отсутствие сварки
Немокрая

Дополнительные функции

Читание штрих-кода
Сканирование QR-кодов
Оптическое распознавание символов (OCR)

Ключевые особенности

Продвинутый алгоритм ядра:Алгоритм конвульсионной нейронной сети с человекоподобными возможностями инспекции
Высшая совместимость:Модель алгоритма обучения сверхбольшого набора выборки с высоким обобщением
Улучшенное обнаружение:Способность к сверхвыявлению с более низким уровнем ложноположительных результатов
Поддержка обучения пользователей:Поддерживает модели самообучения пользователей
Высокая износостойкость:Устойчивое строительство для промышленной среды
Большая область инспекции:Высокая совместимость с различными размерами ПКБ
Высокий уровень инспекции:Оптимизирован для эффективности с низким уровнем ложноположительных результатов
Стабильная платформа:Мраморная основа для повышения устойчивости
Точное движение:Двойные линейные приводы XY для высокой скорости и точности

Заявления

Эта система THT AOI специально разработана для использования после волновой сварки в производственных линиях DIP. Она эффективно исправляет дефектные агрегаты,сокращение потребностей в ремонте и времени простоя при одновременном значительном улучшении показателей прохождения производстваШироко используется для проверки телевизоров, ПК, панелей питания, промышленных панелей управления, мини-бытовых электронных приборов и различных других PCB сборки.
