Погрузочно-разгрузочное оборудование PCB

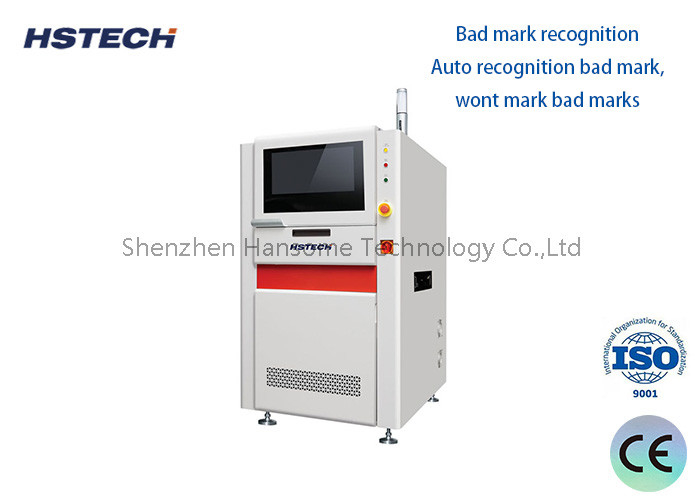

Усовершенствованное оборудование для обработки печатных плат с лазером СО2

Наименование марки:	HSTECH
Номер модели:	HS-C510F
МОК:	1 комплект
цена:	negotiable
Условия оплаты:	Т/Т, Вестерн Юнион
Способность к поставкам:	100 комплектов в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Наименование продукта:

Лазерная маркировочная машина на ПКБ с CO2

Гарантия:

1 год

Контроль:

Сенсорный экран

ПЛК:

Мицубиши

Марка реле:

Шнайдер

Оптоэлектронный переключатель:

ОМРОН

Материал:

Сплав алюминия

Состояние:

новые

Толщина:

0.3 - 5 мм

Сигнал:

SMEMA

Применение:

Электронное собрание

Цвет:

Сильвер.

Система управления:

ПЛК

OEM/ODM:

Доступно

Общая мощность:

2600w

Электрическое питание:

AC220V

Давление воздуха:

4-6бар

Устанавливать точность:

± 0,01 мм

Тип:

Автоматический

Вес:

30 кг

Упаковывая детали:

Деревянный пакет

Поставка способности:

100 комплектов в месяц

Описание продукта

Усовершенствованное оборудование для обработки печатных плат с лазером СО2

Спецификация

Модель	HS-C510F
Метод работы	Движение лазерной головки
Марка лизера	SYNRAD CO2 ((Американский бренд)
Фудуциальное местонахождение	Позиционирование CCD+Mark
Читание в строке	Читание встроенной камеры
Толщина ПКБ	00,5-5,0 мм
Размер ПКБ	5050~510460 мм
Высота транспортировки	900±20 мм
Направление перевозки	L-R/R-L
Настройка ширины	Автоматический
Система управления XY	ПК+карта+сервомотор
Точность XY-контроля	±0,02 мм
Ошибочное признание материала	Отрицательный совет/обратный совет/неправильное признание
Плохое распознавание знака	Авто распознавание плохой знак, Не будет отмечать плохие отметки.
Анти-перекодировка	Поддерживается
Система управления	Самостоятельно разработанная система Win7+
Электрическое питание	Однофазный AC 220V 16A 50/60Hz
Давление воздуха	≥ 0,5 МПа
Размер	W1000L1600H1700 (мм)
Импорт системы	Продажи MES IMS SFIS и т.д.
Размер	W1000L1600H1700 (мм)
Вес	700 кг

Особенности

1Местонахождение точки маркировки CCD

2, CCD встроенное чтение штрих-кода

3Анализ качества штрих-кодов CCD

4, XY сервоуправляющий, точность±0,02 мм

Оборудование производственной линии SMT

1. универсальная машина SMT: с помощью программы, редактируемой устройством, для установки компонентов на назначенные позиции деталей,может устанавливать SOP 28 или более штифтов (включая компоненты, которые могут устанавливаться высокоскоростными машинами)Его характеристики высокая точность и разнообразие, но его скорость установки уступает скоростным машинам.
2. Возвращение сварки: Используйте SMT сварную пасту или красный клей для установки соответствующей температурной кривой для завершения действия сварки между сварной пастой и частью.
3Разгрузчик: доска загружается в магазин через рельс передачи.
4Прибор оптической инспекции: Автоматическая оптическая инспекция - это устройство, основанное на оптических принципах для обнаружения распространенных дефектов, встречающихся при производстве сварки.AOI - это новая технология тестирования, которая появилась только в последние годы.В настоящее время многие производители запустили оборудование для испытаний AOI. При выполнении автоматического обнаружения машина автоматически сканирует ПКБ через камеру,собирает изображения, сравнивает проверенные сварные соединения с квалифицированными параметрами в базе данных, обрабатывает изображения, проверяет дефекты на ПКБ,и отображает/отмечает дефекты с помощью дисплея или автоматического маркера для ремонта обслуживающим персоналом.
