СМТ печатный принтер с магнитным штифтом/подъемным блоком и R-L транспортом

Наименование марки:	GKG
Номер модели:	G5
МОК:	1 комплект
цена:	negotiable
Условия оплаты:	T/T, Western Union, MoneyGram
Способность к поставкам:	100 комплектов в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,TUV,ROHS

Наименование продукта:

Автоматический печатный принтер

другое название:

Машина для печати пасты

Размер ПКБ:

50x50~400x340mm

Высота транспортировки:

900±40mm

Регулировка ширины:

Автоматический

Интерфейс ввода/вывода:

SMEMA

Упаковывая детали:

Деревянный пакет

Поставка способности:

100 комплектов в месяц

Описание продукта

СМТ-пест принтер с магнитным штифтом/поддерживающим блоком и R-L транспортом

Спецификация

Модель	G5
Размер шаблона	370x370mm ((минутный размер)
	737x737 мм (максимальный размер)
	20-40 мм (толщина)
Максимальный размер ПКБ	400х340 мм
Минимальный размер ПКБ	50х50 мм
Толщина ПКБ	0.4-6 мм
ПКБ-печать	максимум 1% диагонали ПКБ
Высота транспортировки	900±40 мм
Направление перевозки	Л-Р, Р-Л
Скорость перевозки	Max 1500mm/s, может регулироваться
Способ перевозки	Один этап
Устройство ширины	автоматический
Интерфейс ввода/вывода	SMEMA
Позиционирование ПКБ (метод поддержки)	Магнитный шпиль/подъемный блок/стол вверх-вниз
Система зажима ПКБ	Патент на верхнюю застежку/боковую застежку
Начальник печати	Две независимые моторизованные печатные головы
Давление свертывателя	0.5 ~ 10 кг (программный контроль)
Скорость печати	6-200 мм/сек
Режим печати	Один раз / дважды
Тип скважины	Резиновое / стальное лезвие для свертывания (угол 45°/55°/60°)
Система очистки	Усиленное поглощение вакуума, сухое, влажное, вакуумные три режима
CCD FOV	8х6 мм
Диапазон регулировки машины	X: ± 3 мм, Y: ± 7 мм, θ: ± 2°
Видение	Посмотрите вверх/вниз Оптическая структура/CCD/Геометрия

Спецификация всей машины

Точность повторения позиции	± 0,01 мм
Точность печати	± 0,025 мм
Время цикла	< 8 сек
Смена продукции	Старый: <3 мин, новый: <5 мин
Доставка воздуха	4~6 кг/см
Электрическое питание	AC:220±10%,50/60HZ, 2,5 КВт
Метод контроля	ПК
Система эксплуатации	Windows XP/Win7
Размеры машины	1140 ((L) x 1364 ((W) x 1404 (H) мм
Машины	Приблизительно: около 1000 кг.

Особенности

1.Все новое 3-е поколение штемпеля X-лучевой структуры, добавить операторов паяльной пасты более удобным и точным размещением стальной сетки; Новый тип крутящего момента X-лучевой, решить паяльной пасты и отложения пыли,продлить срок службы машины;

2.Устройство под давлением масштабируется, ввиду легкой деформации печати ПКБ можно сделать планшет, не нужно использовать давление в течение некоторого времени, можно снова.В соответствии с гибким использованием продукта.

3. Вся машина использует импортированную самосмазывающуюся рельсовую рельсу, не нужно добавлять смазку, в течение пяти лет без обслуживания в течение пяти лет.

4.X Y1 Y2 в американском линейном двигателе HAYDON, японский высокоточный приводной винт, самосмазывающийся проводник, для обеспечения точности.

5.Net рамки Y для автоматического определения местоположения, может быстро реализовать автоматический штемпель контрапункт;

6.Сгибающийся лезвие пучок с использованием высокопрочной стали, в процессе печати, чтобы обеспечить стабильность печатной головки; Плавающий тип системе скребка, уникальное упругое устройство пребывания,может очень хорошая защита в скребке сброс процесса штенцель и скребке.

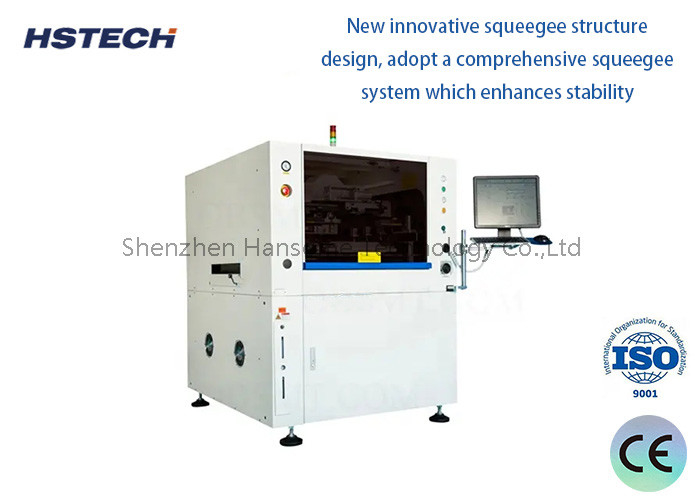

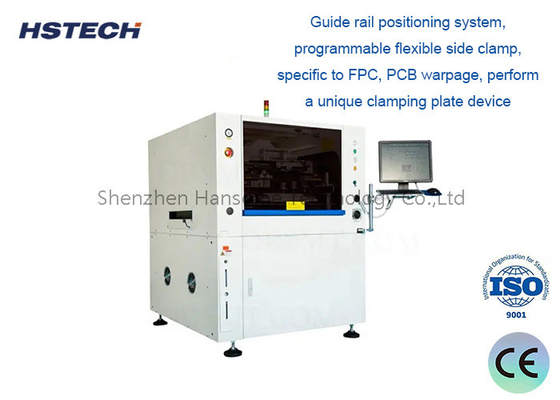

СМТ печатный принтер с магнитным штифтом/подъемным блоком и R-L транспортом 0
