| Место происхождения: | Китай |
| Фирменное наименование: | HSTECH |
| Сертификация: | CE |
| Номер модели: | HS-NK250 |
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | Деревянная упаковка, с пеной |
| Время доставки: | 10 ~ 15 рабочих дней |
| Условия оплаты: | T/T, Western Union, MoneyGram |
| Поставка способности: | 100 комплектов в месяц |
| Наименование продукта: | NG OK Разгрузчик | PCB транспортируя высоту: | 910±30mm |
|---|---|---|---|
| Размер PCB: | 50*50~330*250mm | Силовое питание: | 220 В переменного тока, 50/60 Гц |
| Qty журнала: | Журналы каждого рельса 2 | Гарантия: | 1 год |
| Использование: | Производственная линия SMT, сборочный конвейер SMT | Состояние: | Новый |

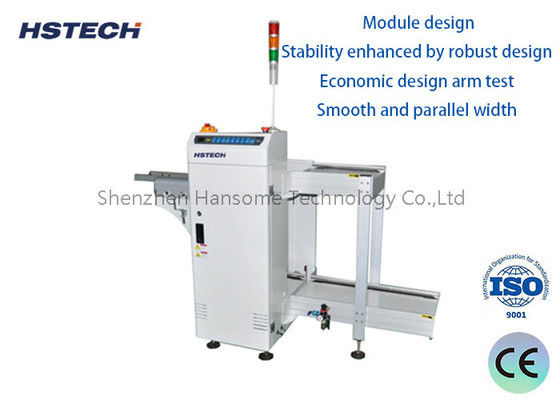

Управление программированием PLC Выбираемая установка высоты NG OK Разгрузчик, используемый после AOI
Введение
Это устройство используется после того, как AOI, получив сигнал AOI вверх по течению, автоматически собирает доски NG/OK отдельно в соответствующий журнал.
Технические детали
| Функция | Соберите панели NG/OK отдельно, получив сигнал. |
| Высота транспортировки | 910±30 мм |
| Направление перевозки | L~R, или R~L |
| Время сбора советов | Каждые 6 секунд |
| Изменение журнала с течением времени | Примерно 30 секунд. |
| Фиксированная сторона рельса | Передняя сторона |
| Операционная сторона | Передняя сторона |
| Конвейерная лента | ESD |
| Толщина ПКБ | Минус 0,6 мм |
| Выбор высоты | 1-4 ((10 мм отступления) |
| Электрическое питание | 220В,50/60Гц,±10% |
| Сила | 00,05 кВт |
| Давление воздуха | 4-6 Бар |
| Потребление воздуха | Максимальное количество 15 л/мин |
| Количество журналов | Верх:1 журнал, Нижняя сторона:2 журналы |
| Сигнал | SMEMA |
| Варианты |
1, режим управления с сенсорным экраном. 2Автоматическая регулировка ширины. 3, количество журналов в зависимости от требований заказчика.
|
Особенности
1,Управление программированием ПЛК.
2, Используя дружественный soft touch LED панель управления мембраной
3, Выбираемая настройка высоты.
4Для выровнения магазина предусмотрены зажимы на уровне переключателя.
5Давление пневматического толкателя регулируется.
6Высокая пропускная способность с коротким временем замены магазина.
7, собирать доски NG/OK у AOI, автоматически хранить доски NG/OK.
8Стандартный коммуникационный интерфейс SMEMA.
Модель
| Модель | HS-NK250 | HS-NK330 | HS-NK390 | HS-NK460 |
| Эффективная длина ПКБ | 50*50~350*250 мм | 50*50~455*330 мм | 50*50~530*390 мм | 50*50~530*460 мм |
| Толщина ПКБ | Минус 0,6 мм | Минус 0,6 мм | Минус 0,6 мм | Минус 0,6 мм |
| Размер журнала | 355*320*563 мм | 460*400*563 | 535*460*570 мм | 535*530*570 мм |
| Размер машины | 1950*1600*1200 мм | 2300*1760*1200 мм | 2500*1880*1200 мм | 2500*2160*1200 мм |
| Вес | 220 кг | 280 кг | 340 кг | 380 кг |
