Место происхождения: | КНР |
Фирменное наименование: | HSTECH |
Сертификация: | CE |
Номер модели: | HS-300 HS-450 HS-600 HS-700 |
Количество мин заказа: | 1 шт. |
---|---|
Цена: | Negotiable |
Упаковывая детали: | Упаковывая коробка |
Время доставки: | 3-5 рабочих дней |
Условия оплаты: | T/T, Western Union, MoneyGram |
Поставка способности: | 100 наборов в неделю |
Наименование продукта: | Однотрубный винтовой клапан | Пропускная способность на оборот: | 0.01ml |
---|---|---|---|
Внешний вид Размер: | L267MM,φ29MM | Давление входного сигнала: | 0-6бар |
Давление максимального выпуска продукции: | 20бар | Применимая вязкость коллоида: | 0-1000 000cps |
рабочая Среда: | 0-40℃ | Ошибка точности: | ± 1% |

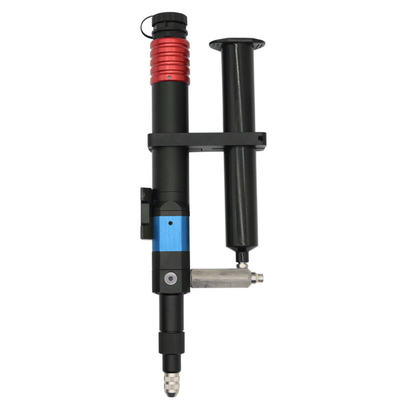

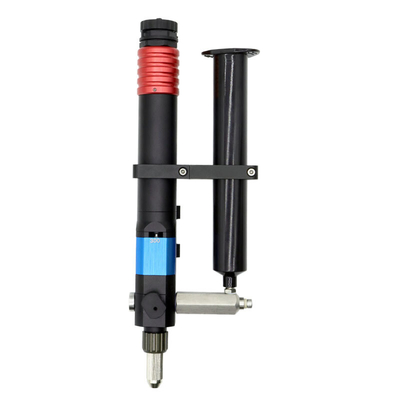

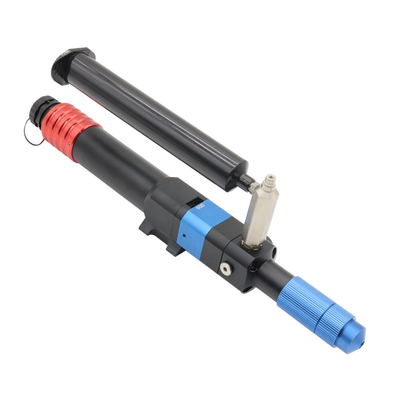

Объемный транспорт жидкости сервомоторный привод однотрубный винтовой клапан HS-300 HS-450 HS-600 HS-700
Введение в машину
Однотрубные винтовые клапаны представляют собой высокоточные объемные изделия для измерения и транспортировки, подходящие для различных случаев высокоточной количественной транспортировки.Однокомпонентный винтовой насос принимает дизайн спиральной структуры, винт и статор являются самозапечатывающимися конструкцией, винт вращается в полости статора для реализации количественной функции транспортировки.и не влияет на характеристики среды. В то же время может быть обращена через двигатель всасывания обратно, легко реализовать разрыв клея, идеальное решение процесса подачи капельницы, тянуть проблему.
1.Объемная транспортировка жидкости.
2- Сервомоторный привод.
3Эксцентрический спиральный ротор, подходящий для микроприложения.
4Статор с отличной коррозионной стойкостью.
5.Легкий диспенсерный клапан для микроприложений.
6Подходит для гелей с низкой или высокой вязкостью.
7Стабильная производительность клея и высокая точность подачи.
8Никаких проблем с капелькой или тягой.

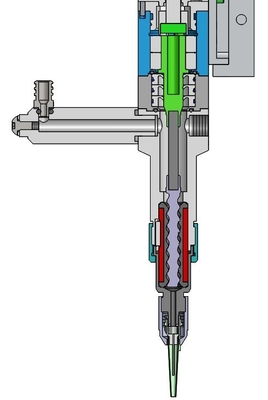

Рабочий принцип
1. объемная система измерения и заполнения однотрубного винтового клапана (одночастичный винтовый клапан) основана на принципе бесконечного поршня, с герметической конструкцией между ротором и статором,и вращающийся ротор внутри ядра статора для достижения количественной доставки коллоида для жидкостей с низкой до высокой вязкостью жидкости.
2Ядро каждого приложения основано на объемных насосах измерения подачи, которые могут обеспечить стабильность давления и линейные характеристики насоса,определение взаимосвязи между скоростью насоса, время и скорость потока, так что постоянный материал может быть измерен либо временем, либо скоростью вращения насоса.
3От низкой до высокой вязкости, устойчивых к абразии и высоко заполненных жидкостей, которые чувствительны к структуре, диспенсирование не зависит от вязкости.
Статор и ротор для винтовых клапанов
1. Ядро статора изготовлено из FFKM, FKM, NBR, необязательно. корпус статора изготовлен из AL 7075 и поверхность тонко измельчена после вращающейся фрезы для увеличения высокой поверхности.Поверхность мелко измельчается после циклона для увеличения высокой поверхностиЯдро статора и корпус статора отлиты для обеспечения точности приспособления статора и ротора.
2. Материал приводной валы составляет SUS304, поверхность мелко шлифовывается после обработки с помощью станков с ЧПУ для увеличения высокой поверхности (0,40).который гарантирует, что винт не будет задыхаться при высокой скорости вращения приводного стержня (максимальная скорость может быть до 2.2 оборотов/секунду).
3Материал винта - импортная нержавеющая сталь.поверхность которой тонко измельчена после циклоновой фрезы и затем покрыта титаном для повышения высокой поверхности и износостойкостиКерамический материал также доступен.
4Сочетание ротора и статора образует запечатанное пространство, и двигатель непрерывно экструдирует частицы клея, вращая ротор, чтобы сформировать стабильный эффект плевки.
Спецификация
Параметр/модель | HS-300 | HS-450 | HS-600 | HS-700 |
Пропускная способность на оборот | 0.01Мл | 00,05 мл | 00,02 мл | 0.06Мл |
Размер внешности | L267MM,φ29MM | L294MM,φ29MM | L322MM,φ33.5MM | L322MM,φ33.5MM |
Вес | 425 г | 450 г | 610 г | 610 г |
Входное давление | 0-6бар | 0-6бар | 0-6бар | 0-6бар |
Максимальное выходное давление | 20 бар | 20 бар | 20 бар | 10 бар |
Объемная скорость потока | 00,12-1,48 мл/мин | 00,5-6,0 мл/мин | 1.46.6.0 мл/мин | 50,3 - 60,0 мл/мин |
Применимая вязкость коллоида | 0-1000 000cps | 0-1000 000cps | 0-1000 000cps | 0-1000 000cps |
Минимальное количество клея | 0.001 мл | 00,004 мл | 0.015 мл | 0.060 мл |
Рабочая среда | 0-40°C | 0-40°C | 0-40°C | 0-40°C |
Ошибка точности | ± 1% | ± 1% | ± 1% | ± 1% |
Материал статира | Перфторуэфир/фторуэластомер/каучук | Перфторуэфир/фторуэластомер/каучук | Перфторуэфир/фторуэластомер/каучук | Перфторуэфир/фторуэластомер/каучук |
Материал ротора | Нержавеющая сталь/керамика | Нержавеющая сталь/керамика | Нержавеющая сталь/керамика | Нержавеющая сталь/керамика |
Выходной порт | Люерские арматуры | Люерские арматуры | Люерские арматуры | Люерские арматуры |
Условия эксплуатации | 10-40°C | 10-40°C | 10-40°C | 10-40°C |
Повторяемость | >99% | >99% | >99% | >99% |
Минимальный размер иглы | TT25G (ID 0).26, OD 0,51) | TT20G (ID 0.)6, OD 0,91) | TT18G (ID 0).84, OD 1.27) | ID 1,0 или более |
Особенности и преимущества продукта
Высокая точность распределения клея
Принятие сервомоторного привода и эксцентричного питания винтовой стержни, чтобы клей мог непрерывно и стабильно выходить.
Широкий диапазон вязкости клея и объемов плюения
Настройка скорости двигателя и давления газа может быть использована для распределения различной вязкости клея и быстрого изменения количества слюны клея.
Никаких капель и вытягивания клея
Двигатель отступает и отсасывает, легко решая проблему капельного и тянущего клея.
Большая адаптивность статора
Статор устойчив к средней коррозии и имеет длительный срок службы, что значительно снижает общую стоимость пользователя.
Объемное измерение
Истинная объемная транспортировка, скорость потока не влияет на изменения давления.
Высокое выходное давление
Выходное давление одного насоса ≥ 20 бар
Области применения
Автомобильная промышленность, электроника, аэрокосмическая промышленность, возобновляемая энергия, пищевая промышленность, фармацевтика, биотехнологии, 3D-печать
