| Место происхождения: | Китай |
| Фирменное наименование: | HSTECH |
| Сертификация: | CE |
| Номер модели: | HS- RM-288 |
| Количество мин заказа: | 1 SET |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | Деревянный пакет |
| Время доставки: | 7~9 рабочих дней |
| Условия оплаты: | T/T, Western Union, MoneyGram |
| Поставка способности: | 100 наборов в месяц |
| Наименование продукта: | Автоматический кривой ПКБ маршрутизатор с использованием Sycotec Spindle | Гарантия: | 1 год |
|---|---|---|---|
| Контроль: | Сенсорный экран | ПЛК: | Мицубиши |
| Бренд реле: | Шнайдер | электронно-оптический переключатель: | Омрон |
| Материал: | Сплав алюминия | состояние: | Новый |
| Сигнал: | SMEMA | Электрическое питание: | AC220V |
| тип: | Автоматический |

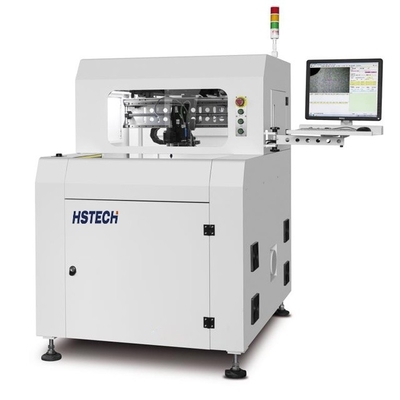

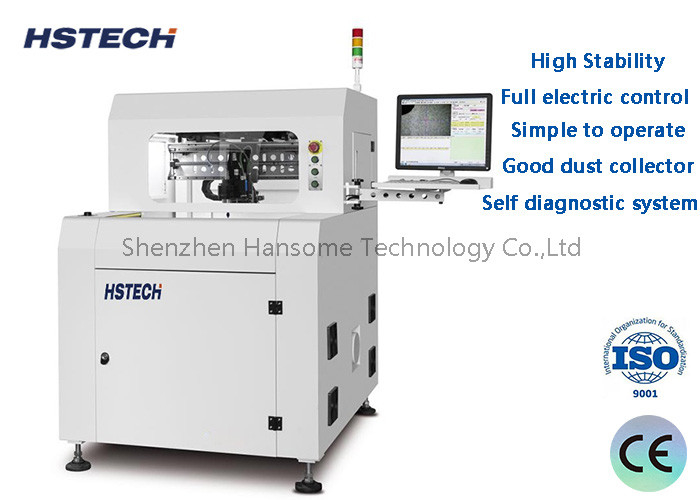

Автоматический кривой ПКБ маршрутизатор с сенсорным экраном с использованием шпинделя Sycotec
Введение:
Печатный маршрутизатор, или называется автоматическая машина для резки печатных плат, с высокой скоростьюГермания Sycotec шпиндельное приводноефрезерный комплект для резки высокой плотности ПКБА и других материалов подложки.
Особенности:
1Полное электрическое управление, без необходимости давления воздуха.
2Высокая устойчивость, легкое обслуживание.
3Простая в эксплуатации, с течением времени быстро меняется.
4Проектирование PCBA среднего и малого размера.
5Хороший пылесос обеспечивает чистоту во время работы.
6, позволяет фрезерный комплект резки настройки по этапам значительно снижает стоимость расходных материалов.
7, Фрезерный резач приводится высокоскоростным шпинделем с преимуществами сниженной режущей силы, высокой точности, низкого шума и подходит для всех форм ПКБ, таких как круглый, прямая линия, L или U-тип,квадратные и дугообразные.
8Система самодиагностики позволяет легко устранять неисправности во время производства и сократить время простоя.
Спецификации:
| Модель | RM-288 | RM-388 | RM-888 |
| Структура | Один шпиндель, две рабочие платформы | Один шпиндель, две рабочие платформы | Один шпиндель, две рабочие платформы |
| Размер машины ((мм) | 1000*1200*1550 | 1000*1200*1550 | 1200*1400*1550 |
| Масса горса | 700 кг | 700 кг | 900 кг |
| Размер пылесоса ((мм) | 625*600*1600 | 625*600*1600 | 625*600*1600 |
| Мощность пылесоса | 3 л.с./2,2 кВт | 3 л.с./2,2 кВт | 5 л.с./3,5 кВт |
| Сборник пыли Вес | 130 кг | 130 кг | 130 кг |
| Способ сбора | Сборник нижней части | Сборник нижней части | Сборник нижней части |
| Размер рабочей платформы | 300*400 мм | 300*400 мм | 410*510 мм |
| Тип управления платформой | Двойная вращающаяся платформа, прецизионная резачка с трехфазным двигателем инвертора | ||
| Система привода | Ось X/Y/Z, управляемая сервомотором,ось W, управляемая трехфазным моторным частотным инвертором | ||
| Шпиндель маршрутизации | 5000 ~ 50000 оборотов в минуту, автоматическое охлаждение | 5000-60000 оборотов в минуту, автоматическое охлаждение | |
| Скорость резки | 1-100 мм/с | ||
| Точность резки | ± 0,05 мм | ||
| Точность повторения | ±0,02 мм | ||
| Скорость движения оси | 800 мм/с | ||
| Метод измерения оси Z | С винтовым приводом, двойным приводом | ||
| Набор маршрутизатора | фрезерная резка,φ0,8~φ3,0 левое вращение,Сталь из вольфрама | ||
| Срок службы инструмента | Управление программным обеспечением | ||
| Активная защита | Занавес с защищенным освещением | ||
| Безопасные двери | ручная дверь | ||
| Ошибка. | Да, да. | ||
| Метод программирования | Самопрограммирование, камера управляется клавиатурой и мышью | ||
Опаковка:
Контактное лицо: Mr. Rudi Jin
Телефон: 86-755-23209382
Факс: 86-755-23209382
