| Место происхождения: | Китай |
| Фирменное наименование: | HSTECH |
| Сертификация: | CE |
| Номер модели: | HS-RM-288 |
| Количество мин заказа: | 1 SET |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | Деревянный пакет |
| Время доставки: | 7~9 рабочих дней |
| Условия оплаты: | T/T, Western Union, MoneyGram |
| Поставка способности: | 100 наборов в месяц |
| Наименование продукта: | Офлайн ПКБ маршрутизатор | гарантия: | 1 год |
|---|---|---|---|
| Контроль: | Сенсорный экран | PLC: | МИЦУБИСИ |
| Бренд реле: | Schneider | электронно-оптический переключатель: | Омрон |
| Материал: | Сплав алюминия | Состояние: | новые |
| Толщина: | 00,6-4,0 мм | Сигнал: | SMEMA |
| Применение: | Электронное собрание | Цвет: | Серебро |
| Система управления: | PLC | OEM/ODM: | Доступно |
| Потребление энергии: | 200 Вт | питание: | AC220V |
| Воздушное давление: | 4-6бар | Скорость: | 200-300pcs/min |
| Тип: | Автоматический | Вес: | 220/240 кг |

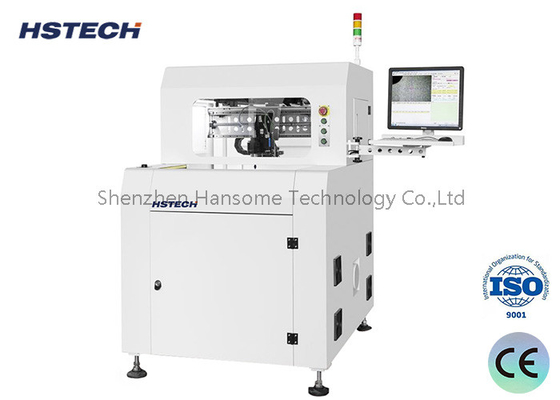

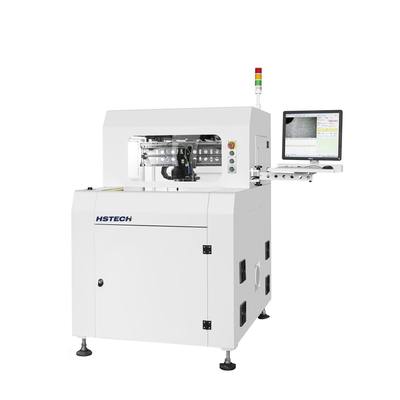

Стандартная конфигурация Высокоскоростной Германии Sycotec Spindle Ultra Low Working Noise Offline PCB Router
- Что?Технические подробности
| Модель | RM-288 | RM-388 | ||||||||
| Структура | Один шпиндель, две рабочие платформы | |||||||||
| Размер машины ((мм) | 1000*1200*1550 | |||||||||
| Валовая масса | 700 кг | |||||||||
| Размер пылесоса ((мм) | 625*600*1600 | |||||||||
| Мощность пылесоса | 3 л.с./2,2 кВт | |||||||||
| Сборник пыли Вес | 130 кг | |||||||||
| Метод сбора пыли | Сборник нижней части | |||||||||
| Размер рабочей платформы | 300*400 мм | |||||||||
| Тип управления платформой | Двойная вращающаяся платформа, прецизионная резачка с трехфазным двигателем инвертора | |||||||||
| Система привода | Ось X/Y/Z, управляемая сервомотором,ось W, управляемая трехфазным моторным частотным инвертором | |||||||||
| Шпиндель маршрутизации | 5000 ~ 50000 оборотов в минуту, автоматическое охлаждение | 5000 ~ 60000 оборотов в минуту, автоматическое охлаждение | ||||||||
| Скорость резки | 1-100 мм/с | |||||||||
| Точность резки | ± 0,05 мм | |||||||||
| Точность повторения | ±0,02 мм | |||||||||
| Скорость движения оси | 800 мм/с | |||||||||
| Метод измерения оси Z | С винтовым приводом, двойным приводом | |||||||||
| Набор маршрутизатора | фрезерная резка,φ0,8~φ3,0 левое вращение,Сталь из вольфрама | |||||||||
| Контроль срока службы инструмента | Управление программным обеспечением | |||||||||
| Активная защита | Занавес с защищенным освещением | |||||||||
| Безопасные двери | Ручная дверь | |||||||||
| Ошибка. | Да, да. | |||||||||
| Метод программы | Самопрограммирование, камера управляется клавиатурой и мышью | |||||||||
Обзор продукции
PCB Router, также называемый автоматической машиной для резки ПКБ, с высокоскоростным фрезерным набором для сушки шпинделя для резки ПКБ высокой плотности и других материалов.
Особенности
Система супервизия
Использование высокоразрешительной камеры CCD позволяет пользователю легко редактировать путь резки с его функцией автоматической калибровки, что приводит к очень точной операции резки.
Система движения
Оси X, Y и Z изготовлены из высокоточного шарового гида шрубы шлифовки и приводятся в действие сервомотором переменного тока, достигают хорошей и стабильной производительности движения,с частотой до 1K Hz, высокоскоростным временем ответа и самостоятельными фильтрами уменьшения ударов.
Инновационный висячий комплект маршрутизатора
Конструкция приводящего вала, расположенного в центре, и рабыни с обеих сторон, которые обеспечивают стабильность и точность, приводит к гармоничной структуре и компактным размерам.(50% меньше отраслевого стандарта).
Структура вращающегося рабочего стола
Конструкция рабочего стола обеспечивается высокой сегментацией тягового крутящего момента ((180 градусов), обеспечивает большую точность и стабильность, чем рабочие столы машин с цилиндровым приводом.Эта инновационная конструкция вращающегося рабочего стола также позволяет одновременную работу различных алгоритмов резки как на рабочем столе A, так и на рабочем столе B, тем самым уменьшая переходные бездействующие мощности и максимизируя производительность.
Система сбора пыли
Система сбора пыли и антистатический вентилятор поддерживают чистоту системы во время работы, сверхнизкий уровень шума.
Управление лезвиями
Разрешение на установку режущего лезвия поэтапно значительно снижает стоимость расходных материалов.
Система резки
Фрезерная резачка приводится высокоскоростным шпинделем с преимуществами сниженной режущей силы, высокой точности, низкого шума и подходит для всех кривых ПКБ, таких как круглый, прямая линия, L или U тип,квадратные и дугообразные.
Диагностическая система самовосстановления
Система самодиагностики позволяет легко устранять неисправности во время производства и сокращает время простоя.
Машинное рисование
Удобная операционная система
Windows7/10 английская версия операционной системы,простая для отладки и работы.
Обзор продукции
PCB Router, также называемый автоматической машиной для резки ПКБ, с высокоскоростным фрезерным набором для сушки шпинделя для резки ПКБ высокой плотности и других материалов.
Преимущества
1Стандартная конфигурация высокоскоростной Germany Sycotec шпиндель
2Ультранизкий уровень шума при работе (менее 75 дБ)
