| Место происхождения: | КИТАЙ |
| Фирменное наименование: | HSTECH |
| Сертификация: | CE |
| Номер модели: | HS-NK250 |
| Количество мин заказа: | 1 набор |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | Деревянный пакет, с пеной |
| Время доставки: | 10~15 дней работы |
| Условия оплаты: | T/T, западное соединение, MoneyGram |
| Поставка способности: | 100 наборов в месяц |
| Название продукта: | Выгружатель NG/OK | PCB транспортируя высоту: | 910±30mm |
|---|---|---|---|
| Размер PCB: | 50*50~330*250mm | Электропитание: | 220 В переменного тока, 50/60 Гц |
| Qty журнала: | Журналы каждого рельса 2 | Гарантия: | 1 год |
| Использование: | Производственная линия SMT, сборочный конвейер SMT | Условие: | Новый |
| Высокий свет: | Выгружатель PCB производственной линии SMT,Доска отделяя выгружатель PCB журнала,Выгружатель производственной линии AC220V SMT |
||

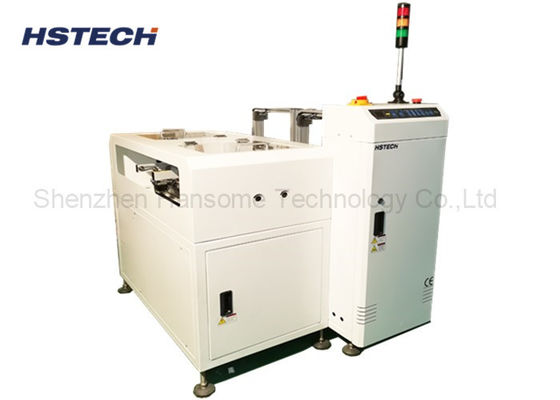

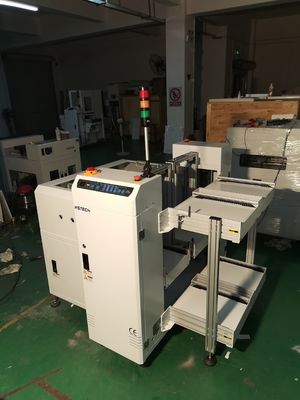

Производственная линия SMT хорошая/Не-хорошая доска отделяя выгружатель PCB ОК NG журнала
Intorduction
Этот блок использован после AOI, путем получать сигнал в верхней части потока AOI, автоматический собирает доски NG/OK отдельно к уместному журналу.
Технические детали
| Функция | Соберите доски NG/OK отдельно путем получать сигнал. |
| Высота перехода | 910±30mm |
| Направление транспорта | L~R, или R~L |
| Доска собирает время | Каждый приблизительные 6 секунд |
| Изменение журнала с течением времени | Приблизительное 30seconds |
| Сторона следа фиксированная | Лицевая сторона |
| Сторона деятельности | Лицевая сторона |
| Конвейерная лента | ESD |
| Толщина PCB | Минута 0.6mm |
| Выбор тангажа | 1-4 (тангаж 10mm) |
| Электропитание | 220V, 50/60Hz, ±10% |
| Сила | 0.05kW |
| Воздушное давление | 4-6Bar |
| Потребление воздуха | Макс 15L/min |
| Количество журналов | Верхний: 1 журнал, нижняя сторона: 2 журнала |
| Сигнал | SMEMA |
| Варианты |
1, режим контроля экрана касания. 2, автоматическая регулировка ширины. 3, количество журналов до требования клиента.
|
Особенности
1, управление программирования PLC.

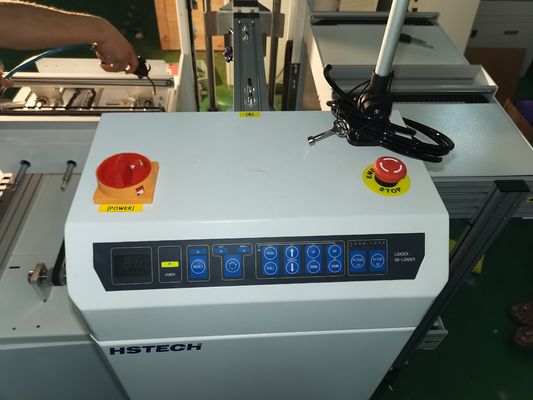

2, используя дружелюбный пульт управления мембраны СИД „мягкого прикосновения“
3, дискретная установка тангажа.
4, шарнирнорычажные ровные струбцины обеспеченные для выравнивания журнала.
5, отрегулированное давление пневматического толкателя.
6, высокий объем с короткой длительностью замены электрода журнала.
7, собирают доску от AOI, автоматический магазин NG/OK доски NG/OK.
8, стандартный интерфейс связи SMEMA.
Модель
| Модель | HS-NK250 | HS-NK330 | HS-NK390 | HS-NK460 |
| Эффективная длина PCB | 50*50~350*250mm | 50*50~455*330mm | 50*50~530*390mm | 50*50~530*460mm |
| Толщина PCB | Минута 0.6mm | Минута 0.6mm | Минута 0.6mm | Минута 0.6mm |
| Размер журнала | 355*320*563mm | 460*400*563 | 535*460*570mm | 535*530*570mm |
| Размер машины | 1950*1600*1200mm | 2300*1760*1200mm | 2500*1880*1200mm | 2500*2160*1200mm |
| Вес | 220kg | 280kg | 340kg | 380kg |
