Название продукта: | Автономная машина маршрутизатора PCBA | Платформа: | Двойник |
---|---|---|---|
Рабочая платформа: | 300*350mm | Точность повторения: | ±0.01 |
Резать точность: | ±0.03 | Размер машины: | 1200*1050*1440mm (L*W*H) |
Высокий свет: | PCB CNC Router,автомат для резки пкба |

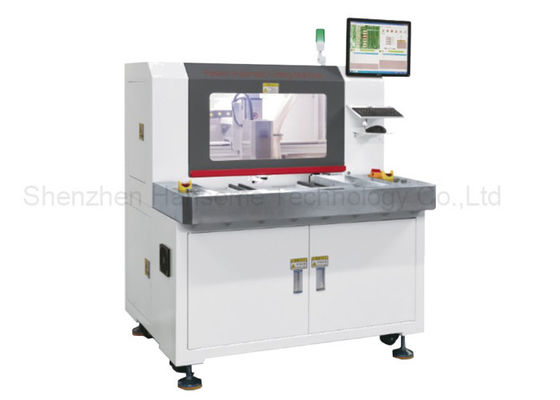

Машина маршрутизатора PCB контроля системы Windows платформы 4 Aixs автономная двойная
Введение машины
Эта машина RM-F550 новая развитая машина маршрутизатора. Она использована к depaneling собраниям всем платы с печатным монтажом (PCBA) в индивидуальные доски PCBa. Машина принять очень стабилизированную платформу для обеспечения работая точности, размер рабочей платформы 300*350mm.
Оно имеет более большой вариант платформы на 400*600mm. Машина предусматривает дружественное «визуальное» программирование для быстрого и точное онлайн программирование, также может обнаружить depaneling процесс.
Основные особенности
1, обеспечивает клиентов высокая эффективность, высокое промышленное оборудование конюшни и безопасности, используя проводника высокой точности линейные, контрольную карту, и мотор сервопривода.
2, контроль за движением 4 осей basen на aligement CCD высокого разрешения vicual, платформе двойника пользы для того чтобы сделать продукцией больше эффективности.
3, шпиндель трассы бренда Германии, скорость на 40000~60000rpm.
4, проводник бренда Тайваня Hiwin, убеждаются двигая точность системы и ровный.
5, контроль жизни инструмента. После того как резец отрежет некоторое расстояние, он автоматически поднимет и понизится к положению другого uncut лезвия.
6, соответствующее для depaneling прямая линия, дуга, и круговые connectted доски.
7, субстрат PCB помещены двухступенной непрерывной сползая обработкой для уменьшения времени ожидания и для увеличения продукции.
Sepcfication
Модель | RM-F328 | ||
Структура | Одиночный шпиндель, двойная платформа | ||
Длина вырезывания Efficienty | 300*350mm | ||
Резать типы | Прямая линия, дуга, циркуляр | ||
Двигая скорость | X Y-osь 1000mm/s, ось 500mm/s z | ||
Метод сбора пыли | Верхнее собрание | ||
Шпиндель | 40000~60000rpm | ||
Направлять шпиндель | Max60000rpm | ||
Резать скорость | регулировка 1-100mm/s | ||
Резать точность | ±0.03mm | ||
Точность повторения | ±0.01mm | ||
Программирование | красочный CCD | ||
Внешний соединитесь | USB | ||
Набор маршрутизатора | филируя резец, φ0.8~φ3.0 вышел вращение, сталь вольфрама хвостовика | ||
Электропитание | 380V | ||
Сила машины | 2000W | ||
Размер сборника пыли | 600*470*730mm | ||
Сила сборника пыли | 2.2Kw, 380V | ||
Воздушное давление сборника пыли | ³ 4-6KG/cm | ||
Дверь безопасностью | Ручная дверь | ||
Сигнал тревоги ошибки | Да | ||
Метод программы | Программирование, камера контролируемая клавиатурой и mouser собственной личности |
