| Место происхождения: | Китай |
| Фирменное наименование: | GKG |
| Сертификация: | CE,TUV,ROHS |
| Номер модели: | Г9+ |
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | Negotiation |
| Упаковывая детали: | деревянные пакет |
| Время доставки: | 7-15days |
| Условия оплаты: | T / T, Western Union, MoneyGram |
| Поставка способности: | 100 комплектов в месяц |
| Название продукта: | Лидирующая печатная машина затира припоя | Другое имя: | автоматическая печатная машина экрана |
|---|---|---|---|
| Размер PCB: | 50x50 ~ 450x340 мм | Высота перехода: | 900±40mm |
| Воздушное давление: | 4-6 кг/см3 | Толщина PCB: | 0.4-6mm |
| Максимальная масса доски: | 5Kg | Вес машины: | 1000kg |
| Высокий свет: | Машина подогрева затира припоя,Машина права проверки затира припоя |
||

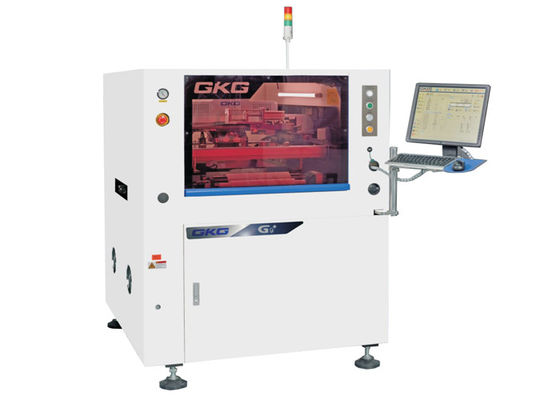

Промышленные 4,0 печатная машина затира припоя системы 03015 доступная Г9+ МЭС
Введение
Печатная машина затира припоя Г9+ автоматическая лидирующая машина для применения СМТ лидирующего, которое может удовлетворять требования к процесса печати 03015,0.25питч, высокой точности и быстрого хода.
Спецификация
| Модель | Г9+ |
| Максимальный размер ПКБ | 450кс340мм |
| Минимальный размер ПКБ | 50кс50мм |
| Толщина ПКБ | 0.4-6мм |
| Максимальный вес доски | 5кг |
| Высота перехода | 900±40мм |
| Зазор края доски | 2.5мм |
| Высота доски | 15мм |
| Направление перехода | Л-Р, Р-Л |
| Скорость перехода | максимальное 1500мм/с, управление программы |
| Метод перехода | Один этап |
| Регулировка ширины | автоматический |
| Интерфейс И/О | СМЭМА |
| Располагать ПКБ (метод поддержки) | Магнитные штырь/блок поддержки/ручная таблица уп-даун |
| ПКБ зажимая систему |
Запатентованный над верхний зажимать
|
| Бортовой зажимать | |
| Функция адсорбцией | |
| Кнопка- печати |
0-20мм
|
|
Режим печати
|
одно/дважды
|
|
Скорость печати
|
10-200мм/сек
|
|
Режим печати
|
Одно /Twice
|
|
Тип скребка
|
Резиновое лезвие скребка /steel (угол 45°/55°/60°)
|
| Давление печати | 0.5-10кг |
| Размер фрам шаблона | 470*370мм~737*737мм (20-40тхикнесс) |
|
Система чистки
|
Свисает типа системы дождя чистки
|
| Усиленная абсорбция вакуума | |
| Сухие, влажные режимы вакуума 3 | |
| Взад и вперед очищающ | |
|
ФОВ ККД
|
10кс8мм
|
| Типы фидуциальной метки | Стандартная форма фидуциальной метки |
| Пусковая площадка | |
| Отверстие | |
| Система камеры | Выглядите уп/даун структурой оптики |
| Цифровая фотокамера ККД | |
| Спичка картины геометрии |
Представление машины
| Модель | Г9+ |
| Повторите точность положения | ± 12.5um@6, КПК≥2.0 |
| Точность печати | ± 18um@6, КПК≥2.0 |
| Время цикла печати | сек <7.5 |
| Основанный на испытательной системе третьей стороны (КТК) проверьте фактическую точность повторения положения печатания затира припоя | |
Вся спецификация машины
|
Электропитание
|
АК: 220±10%, 50/60ХЗ, 3.0КВ
|
|
Воздушное давление
|
² 4~6 кгф/км
|
|
Потребление воздуха
|
вокруг 5Л/мин
|
|
Рабочая температура
|
-20℃~+45℃ |
|
Работая влажность
|
30%~60%
|
|
Размеры машины (без света башни) |
1172 (л) кс 1385 (в) кс 1530 (х) мм
|
|
Вес машины
|
Приблизительно: вокруг 1000Кг |
Особенности
1, система ККД цифровая, полная новая оптически система пути, равномерный круговой свет и высокая яркость из коаксиального источника света. И с системой источника света, яркость может отрегулировать к бесконечному циклу, позволяя различному пункту рынока может быть легко узнает (включая неровный пункт метки) как тин платинг, гальваническое омеднение, серебряная плакировка, горячий воздух паяя, ФПК и различные типы различного цвета ПКБ.
